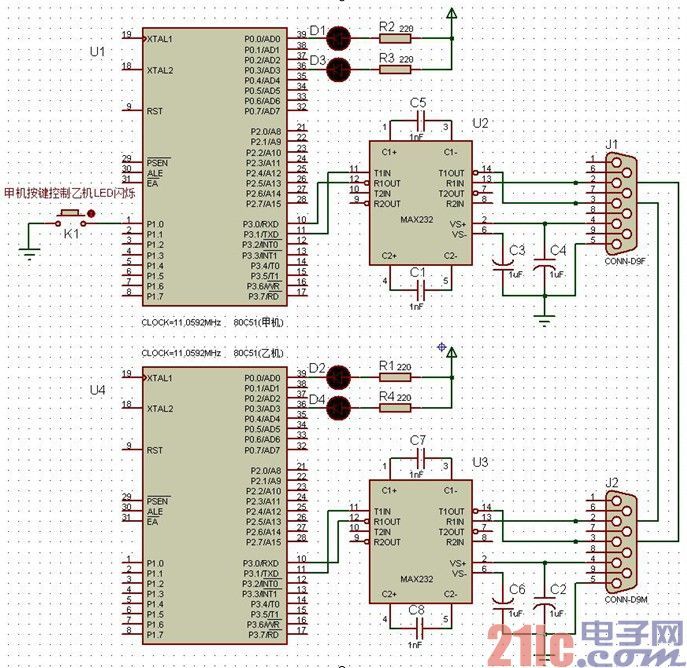

單片機C語言程序設計：甲機通過串口控制乙機 LED
/* 名稱：甲機發送控制命令字符
說明：甲單片機負責向外發送控
制命令字符“A”、“B”、“C”，或者
停止發送，乙機根據所接收到的字符
完成 LED1 閃爍、LED2 閃爍、雙閃
爍、或停止閃爍。
*/
#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
sbit LED1=P0^0;
sbit LED2=P0^3;
sbit K1=P1^0;
//延時
void DelayMS(uint ms)
{
uchar i;
while(ms--) for(i=0;i<120;i++);
}
//向串口發送字符
void Putc_to_SerialPort(uchar c)
{
SBUF=c;
while(TI==0);
TI=0;
}
//主程序
void main()
{
uchar Operation_No=0;
SCON=0x40; 串口模式 1
TMOD=0x20; //T1 工作模式 2
PCON=0x00; 波特率不倍增
TH1=0xfd;
TL1=0xfd;
TI=0;
TR1=1;
while(1)
{
if(K1==0) //按下 K1 時選擇操作代碼 0，1，2，3
{
while(K1==0);
Operation_No=(Operation_No+1)%4;
}
switch(Operation_No) //根據操作代碼發送 A/B/C 或停止發送
{
case 0: LED1=LED2=1;
break;
case 1:Putc_to_SerialPort('A');
LED1=~LED1;LED2=1;
break;
case 2:Putc_to_SerialPort('B');
LED2=~LED2;LED1=1;
break;
case 3:Putc_to_SerialPort('C');
LED1=~LED1;LED2=LED1;
break;
}
DelayMS(100);
}
}
/* 名稱：乙機程序接收甲機發送字符并完成相應動作
說明：乙機接收到甲機發送的信號后，根據相應信號控制 LED 完成不同閃爍動作。
*/
#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
sbit LED1=P0^0;
sbit LED2=P0^3;
//延時
void DelayMS(uint ms)
{
uchar i;
while(ms--) for(i=0;i<120;i++);
}
//主程序
void main()
{
SCON=0x50; 串口模式 1，允許接收
TMOD=0x20; //T1 工作模式 2
PCON=0x00; 波特率不倍增
TH1=0xfd;//波特率 9600
TL1=0xfd;
RI=0;
TR1=1;
LED1=LED2=1;
while(1)
{
if(RI) //如收到則 LED 閃爍
{
RI=0;
switch(SBUF) //根據所收到的不同命令字符完成不同動作
{
case 'A': LED1=~LED1;LED2=1;break; //LED1 閃爍
case 'B': LED2=~LED2;LED1=1;break; //LED2 閃爍
case 'C': LED1=~LED1;LED2=LED1; //雙閃爍
}
}
DelayMS(100);
}
}
