單片機的技術特點及應用系統
單片機是在計算機的概念基礎上發展起來的一種特殊的微型計算機，它正以優越的性能出現在控制系統的各個角落。
那么，今天就給大家介紹一下單片機的技術特點及其應用系統。
單片機技術的特點
單片機技術發展的特點有以下幾個方面：
⑴長壽命
長壽命一方面是指用單片機開發的產品可以穩定可靠地工作十年、二十年，另一方面是指與通用微處理器相比，具有相當長的生存周期。
⑵不同檔次的單片機共同發展
8位、16位、32位單片機共同發展。一方面，隨著移動通信、網絡技術、多媒體技術等高科技產品進入家庭，不斷出現性能更高、功能更多的16位單片機和32位單片機;另一方面，8位單片機也在不斷地采用新技術，以取得更高的性能價格比，在目前的實際應用中，還是以8位單片機居多。
⑶單片機速度越來越快
一些廠商改善了單片機的內部時序，在不斷提高時鐘頻率的條件下，使運算速度提供了許多。例如，STC15F2K60S2單片機采用增強型8051內核，單時鐘機器周期，速度比傳統8051內核單片機快8~12倍。
⑷低噪聲與高可靠性技術
為提高單片機系統的抗電磁干擾能力，使產品能適應惡劣的工作環境，滿足電磁兼容性方面更高標準的要求，各單片機商家在單片機內部電路中那個采取了一些新的技術措施。例如，STC15F2K60S2單片機內部集成了高可靠上電復位電路和硬件看門狗電路，具有超強的抗靜電和抗干擾能力。
⑸集成度更高、功能更強
許多單片機不僅集成了CPU、存儲器、I/O接口、定時/計數器等傳統功能單元，而且還集成了A/D轉換模塊、D/A轉換模塊、脈寬調制器(PWM)、看門狗定時器和多種通信接口(如UART、CAN、SPI、I2C等)，一個單片機就相當于一個片上系統(System on chip, Soc)。
⑹使用更加方便
許多單片機內部集成程序存儲器(EPROM、FLASH)和數據存儲器(RAM)，在實際應用中一般不再需要外部擴展程序存儲器和數據存儲器，從而不再需要外部擴展總線。構成系統的電路結構簡單，體積減小，穩定性高。
STC15F2K60S2單片機內部集成了Flash程序存儲器可擦寫10萬次，利用在系統可編程(ISP，In System Programming)技術進行編程，不再需要專門的編程器。
⑺低電壓、低功耗
幾乎所有的單片機都有等待(Wait)、停止(Stop)等省點運行方式。允許使用的電源電壓范圍也越來越寬。一般單片機都能在3~6V范圍內工作，對電池供電的單片機不再需要對電源采取穩壓措施。低電壓供電的單片機電源下限已由2.7V 降至2.2V、1.8V。低電壓、低功耗的單片機可以滿足便攜式或電池供電等儀器儀表應用的需求。
⑻價格更低
隨著微電子技術的不斷進步，許多公司陸續推出了價格更低的單片機。低廉的成本使得單片機的應用易于產品化。在以單片機為核心的嵌入式產品中，單片機的硬件成本已經占很小的比例，更多的是系統設計、軟件開發與維護成本。
單片機應用系統

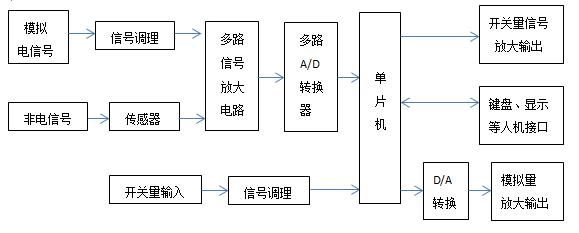

一個典型的基于單片機的測控系統結構框圖如下所示：
在基于單片機的測控系統中，單片機作為整個系統的處理核心，外圍配以開關量的檢測和控制、模擬量的檢測和控制以及人際接口等。
模擬量檢測輸入部分包括模擬電信號的檢測和非電信號的檢測。對于模擬電信號的檢測，首先對模擬電信號進行信號調理，將模擬電信號調整到放大電路能夠接受的信號格式;對于非電信號，則首先通過傳感器，將非電信號轉換為電信號，傳感器轉換輸出的電信號幅度一般較小，不能直接進行模擬量的轉換，也必須將傳感器的輸出信號輸入到放大電路進行放大。模擬信號經過放大電路放大后，接入到模數轉換電路(ADC)，模數轉換器將模擬量信號轉換為數字信號，然后輸入到單片機中。
STC15F2K60S2單片機內部集成了8路10位高速ADC，能夠滿足一般的工業應用，使用時可以省去外部ADC。
輸入開關量信號時，如果開關量信號不能滿足單片機的輸入信號要求，則需要進行信號調理(電平轉換)。
如果需要開關量輸出，一般情況下，需要對開關量信號進行驅動放大，然后再進行輸出，以驅動繼電器等大功率器件。
進行模擬量輸出時，首先要將單片機運算處理后的數據傳輸?shù)侥M轉換器(DAC)，將數字量轉換為模擬量，然后對轉換后的模擬量進行放大輸出，以驅動調節閥等器件。
人機接口部分主要是為完成信息的輸入和顯示而設計的。通過鍵盤輸入，可以設置系統運行的參數，如報警值的設置等。通過數碼LED或者液晶屏顯示器(LCD)顯示設置參數、實時數據等。
