51單片機--LED類編程技巧
首先點陣：(以最簡單的8X8為例，16X16的以后再說)

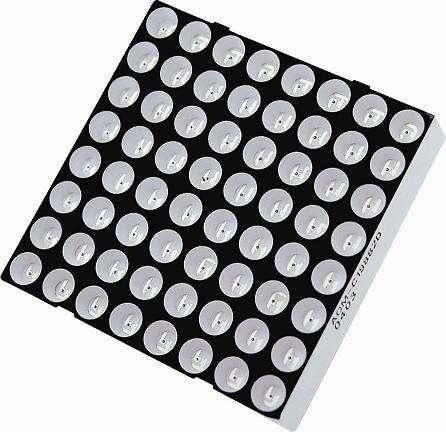

8X8點陣
個人感覺點陣需要注意的地方有：
第一個就是驅動點陣的方式
我認為8X8點陣的驅動程序分為行掃描和列掃描兩種。
比如行掃描就是用一層for循環：

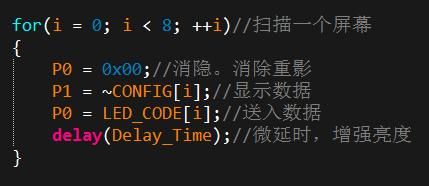

先選中第一行，然后送入這一行的數據，再選擇第二行，然后送入第二行數據，如此循環下去，直至顯示完一個屏幕(即8行)，同時記得要消隱和微延時(后面會說消隱和微延時)，列掃描同理。如圖是代碼示例：
8X8點陣，無滾動效果
第二個就是滾動效果的實現。
思路是：
一：掃描函數不變，每掃描一個屏幕，所有數據移動一位;(代碼實現簡單)
二：數據不變，每次讀取數據的起始位置移動一位。(代碼實現有點難，反正我不會╮(╯▽╰)╭)
以第一種為例：
代碼實現：實現滾動效果的基礎是一個掃描函數和一個數據處理函數，掃描函數有兩層for循環組成：第一層for循環控制圖像每移動一次的時間間隔，然后第二層for循環顯示整個屏幕。

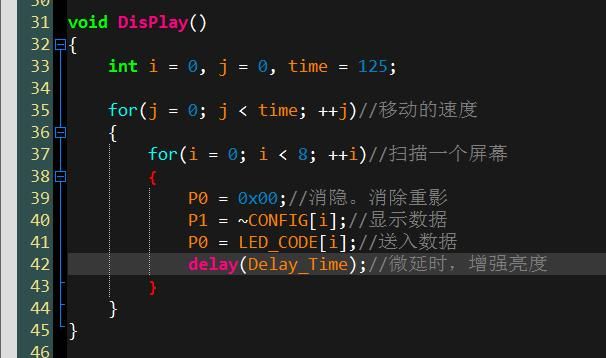

如圖掃描函數：
掃描函數
滾動的重點是數據循環函數的寫法，我覺得數據處理分兩種：(僅個人愚見，新手)
第一種：
如果顯示的內容整個點陣足以顯示(這樣的情況一般沒有)，那么就不用另外寫數據處理函數，直接用 intrins.h里面的 _cror_(*，*) 函數或者 _crol_(*，*)函數對數據進行循環處理就可以了.不用 <<和 >>是因為后面兩個的左右移無法循環,會丟失數據。
第二種:
自然就是指顯示的數據在一張屏幕上顯示不了,從而導致需要滾動顯示。
此時就要另外寫一個數據處理函數，原理很簡單，比如StreamData[80]這個數組里面存著數據,那么只需將數據中的每一個數據往前(或者往后)移一位就可以了,最后將StreamData[0]移至StreamData[79]的位置就大功告成了。
注：以上兩種的掃描還是只掃描一個屏幕(當然最大就只能掃描一個屏幕嘛)，每當掃描完一個屏幕，接著進行數據處理就行了。

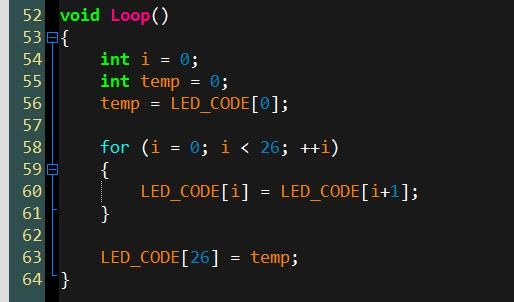

如圖為第二種的數據處理函數：
注：但是我這種方法比較麻煩，但是我也沒有想到其他比較好的方法，所以如果讀者有比較好的方法的話，希望可以分享一下。
(來一張萌圖：)
出自《刀劍神域》 亞絲娜，抱枕上的是Kirito
對于LED燈的顯示，點亮LED的原理我就不說了，大家都懂，我說幾個小細節吧：(補上上面挖的坑)
1、微延時。
當對動態數碼管進行操作時，每點亮一位數碼管，在點亮下一個數碼管之前要進行微延時，這樣可以提高亮度，延時太久的話整體效果會大打折扣(俗稱：晃眼)，但是不延時的話，亮度會很低，所以到底延時多久就取決于處理速度啦，其實到頭來還是取決于你的眼睛啦。
(不晃眼的延時就是好延時!)
2、消隱。(就是消除隱約的光，也就是重影)
消隱就是說在所有的燈寫完一次數據進行下一次數據刷新的之前要先把所有的燈滅掉，不然的話就會出現重影。記得我剛學的時候就總是出現重影，然后就改延時時間(當時不會嘛，不知道消隱這回事)，怎么改都不對，直到最后找回原來的視頻、例程又看了一遍才知道要消隱。

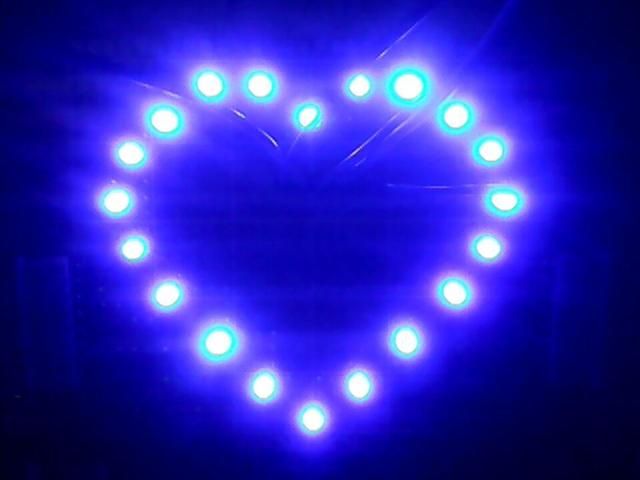

下面是我剛開始學單片機時自己做的：
我自己做的心形燈，當時更新手，更菜，大家不要笑哈
(做那個燈的時候剛剛開始學，電阻接小了，導致太亮，眼都快瞎了....)
16X16點陣一般會用74HC595驅動，所以要涉及到其他的知識，所以這里就先不說了，下次再說。拜拜～☂
