51單片機的引腳功能 AT89S52的引腳功能介紹
51單片機的引腳功能：

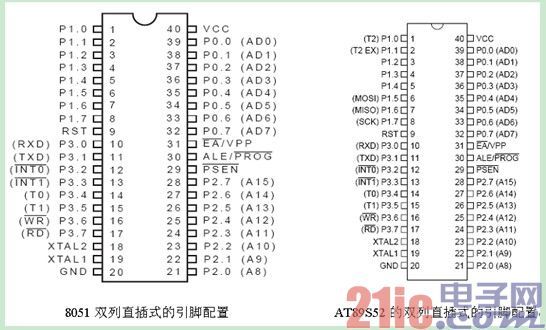

AT89S52的引腳功能介紹：
電源引腳：（40腳）電源正極VCC；（20腳）電源負極GND。
復位引腳：（9腳）復位引腳RST。
時鐘信號輸入輸出引腳：（19腳）XTAL1；（18腳）XTAL2；
外部ROM的讀選通引腳：（29腳）PSEN（低電平有效）。
地址鎖存和ROM編程脈沖輸入引腳：（30腳）ALE/PROG為高電平時為地址鎖存允許控制信號；為低電平時為對內部ROM編程脈沖輸入端。
訪問外部存儲器控制引腳：（31腳）EA/VPP當接高電平時，可訪問內部和外部程序存儲器；當接低電平時只能訪問外部程序存儲器。
1．P0端口結構：P0口可以當作普通I/O口，也可以在系統外部擴展存儲器的時候，輸出低8位的地址。
2．P1口結構:P1口一般用作通用I/O端口，其可以用作位處理，各位都可以單獨輸出或輸入信息。另外AT89S系列的（6腳）MOSI；（7腳）MISO；（8腳）SCK可用作程序下載。
P1端口各位的第二功能 | ||
P1端口的位 | 第二功能 | 注釋 |
P1.0 | T2 | T2（定時器/計數器T2的外部計數輸入），時鐘輸出 |
P1.1 | T2EX | T2EX（定時器/計數器T2的捕捉和重載觸發信號控制） |
P1.2 | | |
P1.3 | | |
P1.4 | | |
P1.5 | MOSI | 指令輸入（編程用） |
P1.6 | MISO | 數據輸出（編程用） |
P1.7 | SCK | 時鐘輸入（編程用） |
3．P2口結構:P2口可以當作普通I/O口，也可以在系統外部擴展存儲器的時候，輸出高8位的地址。
4．P3口內部結構:P3端口是一個具有第二功能、且可位操作的端口。當作為普通I/O端口時，P3口可以進行位操作，是準雙向端口。當系統需要擴展外部器件時，P3口可以作為第二功能使用。
P3端口各位的第二功能 | ||
P3端口的位 | 第二功能 | 注釋 |
P3.0 | RXD | 串行數據輸出 |
P3.1 | TXD | 串行數據輸入 |
P3.2 | INT0 | 外中斷0信號輸入端 |
P3.3 | INT1 | 外中斷1信號輸入端 |
P3.4 | T0 | T0計數脈沖輸入端 |
P3.5 | T1 | T1計數脈沖輸入端 |
P3.6 | WR | 讀外部數據存儲器 |
P3.7 | RD | 寫外部數據存儲器 |
單片機4個8位I/O端口的不同結構，決定了各自的應用范圍。例如，在一些復雜的應用系統中，只用一個單片機很難達到系統的要求，經常需要外部功能擴展。因此，單片機的P0口和P2口常用于組成16位地址總線。P0口用作8位數據總線，P3口由于其特有的第二功能，因此常用于傳輸和控制等，只有P1口可以真正的用于I/O操作。
另外，在單片機應用時，P0口需要外加上拉電阻，而P1口、P2口和P3口內部設置有上拉電阻，不用外加。這4個I/O端口均為準雙向I/O端口，其驅動能力不同，P0口的驅動能力最強，可以驅動8個LSTTL負載，其余3個端口只能驅動4個LSTTL負載。
還有一個需要強調的是，這些端口都有兩種讀取方式：讀鎖存器和讀引腳。這是因為在I/O端口中，鎖存器內容和引腳上的內容有可能不一致。
編輯：admin 最后修改時間：2019-07-06
