stc單片機燒寫問題
大家可能開始學單片機都是學的STC的單片機，因?yàn)樗恍枰檬裁淳幊唐骶涂梢灾苯訜龑?xiě)，但我看到還是有人在燒寫時遇到了問題。常常在貼吧和知道上看到求助此類問題的人，大家的解答大抵是說什么串口驅動安裝沒啊、型號選對沒有啊、冷啟動沒有啊之類的，其實，真正遇到燒寫不了程序的人大抵不是因?yàn)檫@些問題，根據我的總結，可能的原因如下：
擴展閱讀：什么叫單片機燒寫？

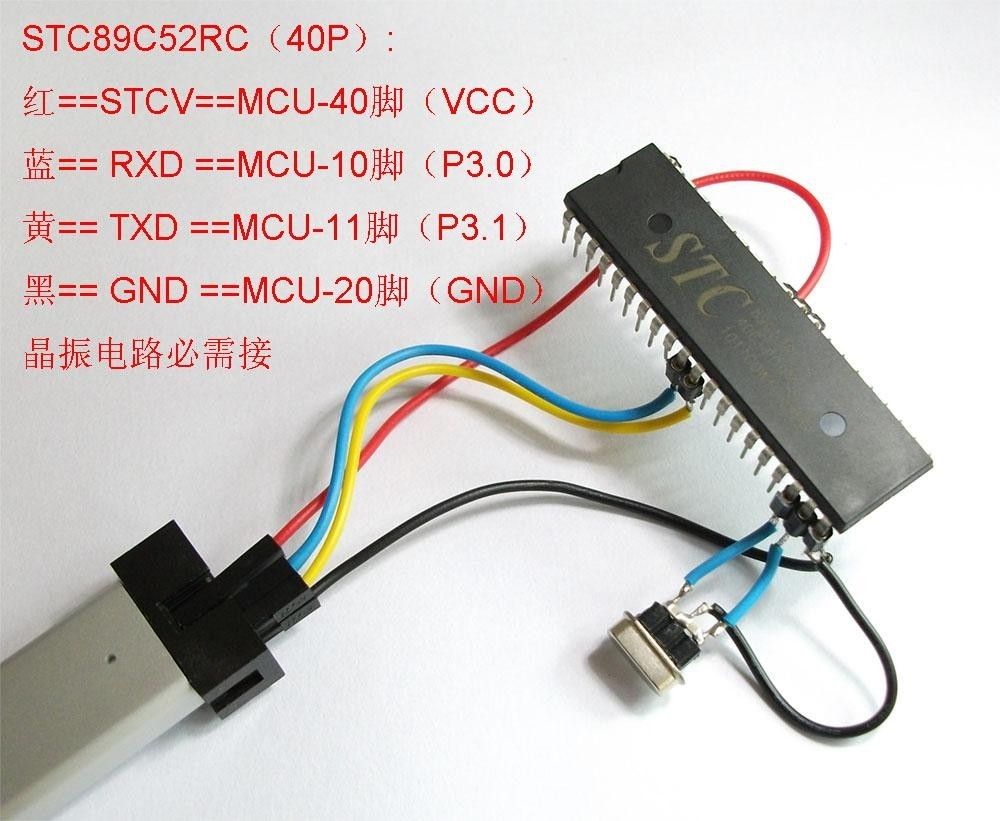

一， 電路雜波影響。很多人燒寫時喜歡在開發板上燒寫，其實在燒寫時，開發板僅僅提供一個最小系統板的作用，但往往開發板上不止最小系統板的電路，這就可能引入一些雜波，而這些雜波到底有多大影響，我也無法說清，但我懷疑還是會影響燒寫的成功率。我建議用下載器燒寫， 如圖的電路簡單可靠，只是注意還要加上電容。
二、元件，電路原件的質量關系到震蕩電路的好壞，而震蕩電路上單片機運行的基礎。如圖的元件建議選用11.0592MHz晶振，電容選用質量較好的獨石電容。

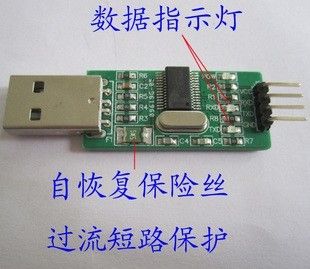

三、軟件。軟件上可以試試多種波特率。如果是軟件有問題，則可以通過一下判斷。首先建議選用類似如下的下載器 為什么呢，大家看到，這個上面有數據指示燈，當你在軟件界面上選好文件點擊下載后，如果txd的指示燈沒有閃爍，則說明軟件有問題，因?yàn)閟tc單片機的下載過程是這樣的，單片機上電后自動檢測單片機rxd有沒有下載信號，若有，則下載程序，如無，則執行單片機原有的程序。如果下載器上txd指示燈沒有閃爍，說明電腦根本沒有發送下載的指令，說明下載軟件可能出錯，需要重裝，或者驅動沒有安裝好。但也不一定全是軟件的出錯，大家知道，下載器不像優盤，可以點擊安全刪除硬件，而下載器只能硬拔，這個過程中可能產生較大電流，而電腦內部usb接口上都有自恢復的保險絲，因此，這個保險絲比較容易段，你可能需要等待一段時間或者換個usb接口。
三、復位時間過長。現在的最小系統板或開發板為了保證復位電路可靠，往往復位時間較長，我估計正因如此，導致單片機錯過了上電后自動檢測是否下載那段時間，而致使你無論怎么冷啟動都無法下載程序，因此，我還是建議如上圖所示接法，不接復位電路，根據我的經驗，不接復位電路對下載沒有影響。
四、手碰觸引入雜波，我在開發板上做實驗時有時手指碰了一下震蕩電路，單片機就要死機或是復位，可見振蕩電路是相當脆弱的，因此，下載程序時，千萬不要碰到振蕩電路。
以上建議純屬筆者經驗之談，因?yàn)槲乙膊皇菍?zhuān)門去研究這個的，我和大家一樣，只是個玩單片機的，我曾經遇到些問題，沒想到大家也會遇到，所以把解決辦法拿來和大家共享，上面的理論純屬推測，不具有學術參考價值。
編輯：admin 最后修改時間：2019-06-17
