AT89S52單片機的串行接口
本文主要學習AT89S52單片機的串行接口結構以及相關的寄存器。要求在掌握串行口結構的基礎上，學會合理的設置控制寄存器來控制串行口的工作。AT89S52單片機內部的串行接口能同時發送和接收數據。發送緩沖器只能寫入不能讀出，接收緩沖器只能讀出不能寫入。串行口還有接收緩沖作用，即從接收寄存器中讀出前一個已收到的字節之前就能開始接收第二字節。
一、AT89S52單片機串行口的結構
AT89S52單片機的串行接口主要由兩個物理上獨立的串行數據緩沖器SBUF、發送控制器、接收控制器、輸入移位寄存器和輸出控制門組成。

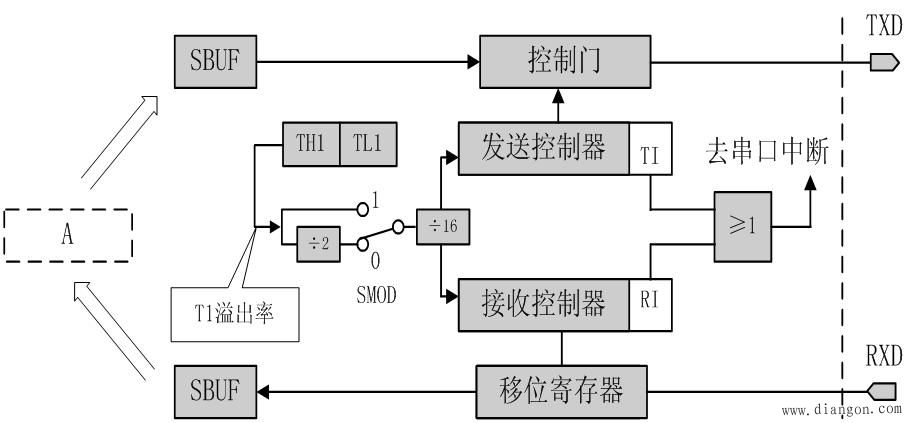

對外表現為兩個引腳：RXD（P3.0）串行輸入線和TXD（P3.1）串行輸出線，串行口的結構如圖1所示。
圖1 串行口的結構
1．波特率發生器
主要由T1、T2及內部的一些控制開關和分頻器所組成。它提供串行口的時鐘信號TXCLOCK（發送時鐘）和 RXCLOCK（接收時鐘）。相應的控制波特率發生器的特殊功能寄存器有TMOD、TCON、T2CON、PCON、TL1、TH1、TL2、TH2等。
2．串行數據緩沖寄存器SBUF
串行口數據緩沖器（實際上是兩個寄存器）通過特殊功能寄存器SBUF來訪問。兩個緩沖器在物理上是隔離的，共用一個地址99H（特殊功能寄存器SBUF的地址）。
寫入SBUF的數據儲存在發送緩沖器，用于串行發送；從SBUF讀出的數據來自接收緩沖器。串行發送時，從片內總線向發送緩沖器SBUF寫入數據；串行接收時，從接收緩沖器SBUF中讀出數據。因此可通過兩條指令來表示：
MOV SBUF, A ; 啟動一次數據發送，可向SBUF再發送下一個數據
MOV A, SBUF ; 完成一次數據接收，SBUF可再接收下一個數據
3．串行數據輸入/輸出引腳
接收方式：串行數據從RXD（P3.0）引腳輸入
發送方式下：串行數據通過TXD（P3.1）引腳輸出。
4．串行口控制邏輯

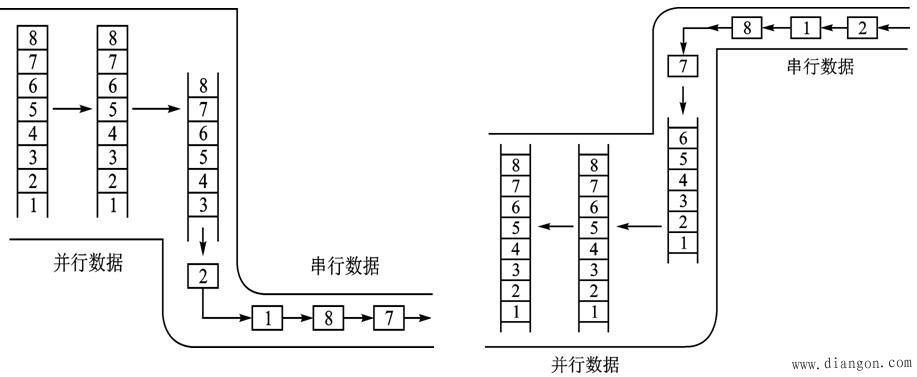

發送控制器在波特率作用下，將發送SBUF中的數據由并行轉換成串行，逐位地傳輸?shù)桨l(fā)送端口；同理接收控制器將接收端口的數據由串行轉換成并行，存入接收SBUF。如圖2。
圖2 串行口的控制邏輯 二、串行口控制寄存器SCON

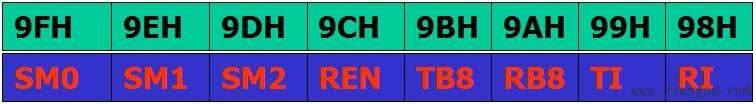

特殊功能寄存器SCON可以位尋址，用于定義串行口的操作方式和控制它的某些功能，字節地址為98H。其各位的定義如圖3所示。
圖3 SCON
SM0，SM1（D7，D6）：串行口操作方式選擇位
SM2（D5）：串行口多機通信控制位。
SM2=1：如果接收的一幀數據的第九位為1，且原RI＝0，則硬件置RI=1，接收數據有效；如果第九位為0，則RI不置1，接收數據無效。
SM2=0：只要接收完一幀數據，不管第九位為1還是0，硬件都置RI=1，接收數據有效。多機通信時，SM2必須置1；雙機通信，SM2通常置0。
REN（D4）：串行口接收允許控制位。REN = 1 表示允許接收；REN = 0 禁止接收。
TB8（D3）：方式2和方式3中要發送的第9位數據。
RB8（D2）：是方式2和3中已接收到的第9位數據。
TI（D1）：發送中斷標志。由軟件清0。
RI（D0）：接收中斷標志。由軟件清0。
三、電源控制寄存器PCON
電源控制寄存器PCON中，僅有最高位SMOD與串行口控制有關，PCON的地址為87H，只能字節尋址。
SMOD（D7）：波特率加倍控制位。
SMOD=1，波特率加倍；
SMOD=0，則不加倍。
