單片機的系統擴展
如果單片機片內的資源不能滿足應用需求，就需要外擴存儲器和I/O功能部件。例如8051和8751片內只有4KB的程序存儲器，8031片內無程序存儲器，當采用8051、8751而程序超過4KB或采用8031時，就需對程序存儲器進行擴展，最多可至64KB。另外，MCS-51系列單片機的片內數據存儲器僅有128字節，對某些應用程序可能不夠，也需對內部數據存儲器進行外部擴展，最大至64KB。

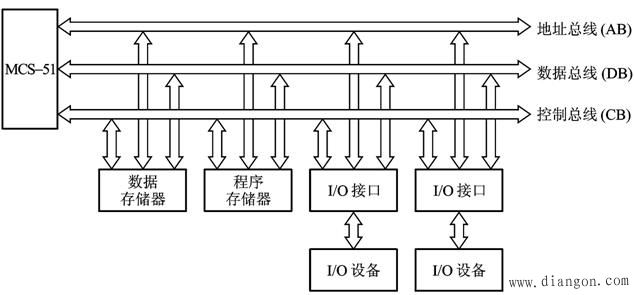

一、三總線的基本結構
1．數據總線
2．地址總線
3．控制總線
二、單片機擴展存儲器的基本結構常用的存儲器芯片如2764、6264等。如圖2、3。

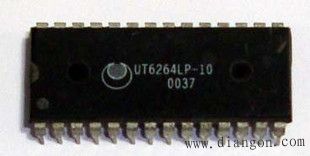

圖2 27C64芯片 圖3 6264芯片

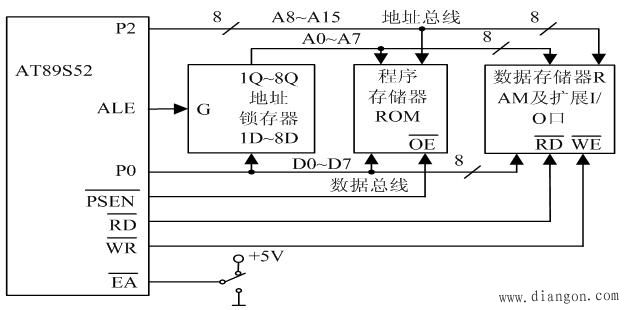

MCS-51系列單片機系統的擴展主要包括存儲器的擴展和I/O口的擴展，圖4為AT89S52單片機擴展后的結構框圖。擴展能力為：
(1) 片外程序存儲器可擴展至64KB。
(2) 片外數據存儲器和I/O端口可擴展至64KB。
圖4 擴展后的單片機結構框圖三、地址鎖存器
MCS-51單片機系統中，經常采用74LS373作為地址鎖存器使用。74LS373是一種帶輸出三態門的8D鎖存器，其外形如圖5，芯片引腳見圖6。
圖5 74LS373芯片 圖6 74LS373引腳 四、總線驅動器
單片機總線端口的驅動能力是有限的，一般只能驅動幾個LSTTL負載或十幾個MOS電路負載，若需要掛接多個負載，因此常常需要進行總線驅動。單向驅動器74LS244是一種常用的總線驅動器。其外形如圖7，引腳如圖8所示。
圖7 74LS244芯片 圖8 74LS244引腳
