MCS-51單片機的串行I／O口及控制寄存器
1、串行口的結構

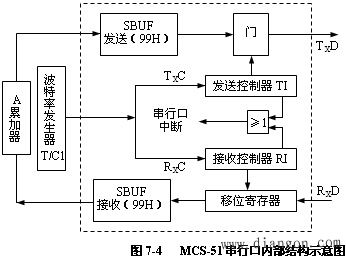

MCS-51串行口結構框圖示于圖。由圖可見 MCS-51單片機串行口主要由兩個物理上獨立的串行數據緩沖寄存器SBUF、發送控制器、接收控制器、輸入移位寄存器和輸出控制門組成。兩個特殊功能寄存器SCON和PCON用來控制串行口的工作方式和波特率。發送緩沖寄存器SBUF只能寫，不能讀；接收緩沖寄存器SBUF只能讀，不能寫。兩個緩沖寄存器共用一個地址99H，可以用讀／寫指令區分。
串行發送時，通過"MOV SBUF，A”寫指令，CPU把累加器A的內容寫入發送的SBUF(99H)，再由TxD引腳一位一位地向外發送；串行接收時，接收端從RxD一位一位地接收數據，直到收到一個完整的字符數據后通知CPU，再通過"MOV A，SBUF"讀指令，CPU從接收的SBUF(99H)讀出數據，送到累加器A中。發送和接收的過程可以采用中斷方式，從而可以大大提高CPU的效率。
2、串行口的控制寄存器
在MCS-51的SFR中，與串行口有關的控制寄存器有四個。其中最重要的是串行口控制寄存器SCON，在使用串行口時，必須首先對它初始化。
SCON是MCS-51的一個可位尋址的SFR，串行數據通信的方式選擇、接收和發送控制以及串行口的狀態標志均由專用寄存器SCON控制和指示。復位時所有位被清0。SCON的格式如下：
3、電源控制寄存器PCON
PCON主要是為CHMOS型單片機的電源控制而設置的專用寄存器，地址為87H。PCON的最高位SMOD是串行口波特率倍增位。當SMOD=1時，波特率加倍，復位時，SMOD=0。PCON的格式如下：
其中，ES為串行口中斷允許控制位，ES=1允許RI／T1中斷，ES=0，禁止RI／TI中斷。
5、中斷優先級寄存器IP（B8H）
其中，PS為串行口中斷優先級控制位，該位為“1”，串行口設定為高優先級。
