8255的控制字
由8255的定義可知，8255有3種工作方式，這3種工作方式如表1所示。8255的3種工作方式的選擇由8255工作方式選擇字決定，下面介紹8255工作方式選擇字。
表1 8255的工作方式
方式 接口 | A | B | C |
方式0 | 基本I/O方式 | 基本I/O方式 | 基本I/O方式 |
方式1 | 應答I/O方式 | 應答I/O方式 | 通信線 |
方式2 | 應答I/O雙向方式 | 無 | 通信線 |
1. 工作方式選擇字
8255工作方式選擇字共8位（如圖1），存放在8255控制寄存器中。最高位D7為標志位，D7=1表示控制寄存器中存放的是工作方式選擇字，D7=0表示控制寄存器中存放的是C口置位/復位控制字。
圖1 8255的工作方式控制字
所謂8255初始化就是要根據工作要求，確定8255工作方式選擇字，并輸入8255控制寄存器。

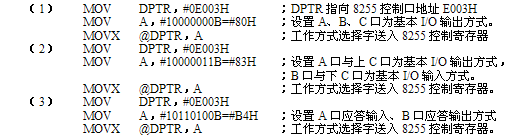

例1 對8255初始化編程：
（1）A、B、C口均為基本I/O輸出方式。
（2）A口與上C口為基本I/O輸出方式。
B口與下C口為基本I/O輸入方式。
（3）A口為應答I/O輸入方式，B口為應答I/O輸出方式。
解：
2．C口置/復位控制字
8255的C口可進行位操作，即：可對8255C口的每一位進行置位或清零操作，該操作是通過設置C口置/復位字實現的（圖2）。C口置/復位字共8位，各位含義如下：

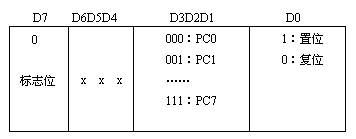

圖2 C口置/復位控制字
由于8255的工作方式選擇字與C口置/復位字共用一個控制寄存器，故特設置D7為標志位，D7=0表示控制字為C口置/復位字，D7=1表示控制字為8255工作方式選擇字。D6D5D4不用，常取000。

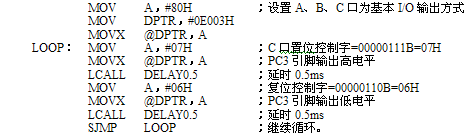

例2 用8255C口的PC3引腳向外輸出連續的正脈沖信號，頻率=1000Hz。
解：將C口設置為基本I/O輸出方式，先從PC3引腳輸出高電平1，間隔0.5ms后向PC3輸出低電平0，再間隔0.5ms后向PC3輸出高電平1，周而復始。則可實現從PC3輸出頻率為1000HZ的正脈沖的目的。
